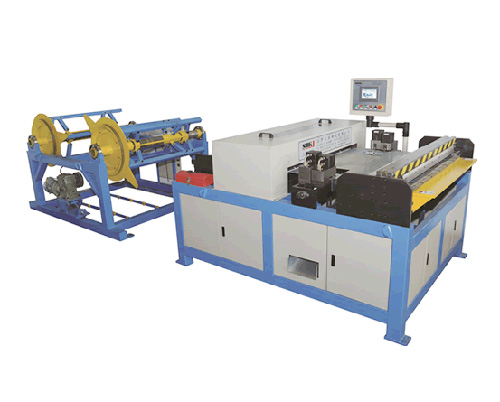

全自動風管生產三線 RECTANGULAR DUCT III

特點

      生產Ⅲ線是由上料架、調平壓筋機、沖尖口和沖方口油壓機、液壓剪板機、液壓折邊機所組成。電器控制部分采用全電腦控制，該控制系統具有閉環反饋系統，生產精度和穩定性明顯提高。其大工作速度為10米/分。長度誤差為±0.5mm，對角線誤差 ±0.8mm。 本系統可滿足單班生產1000M2方型風管能力。

1. 電動送料機架一臺（料盤二個）

2. 壓筋調平裝置一套

3. 液壓剪角機四套連模具

4. 液壓剪板機，折彎

5. 電腦及控制器及生產軟件一套

基本配置：

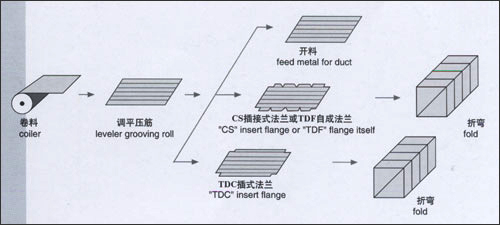

說明:

1. 定尺開料，可直接與電腦等離子切割機配合使用。

2. a.CS插骨剪角，可與C骨法蘭機和S插條法蘭機配合使用。

b.TDF自成法蘭的各種連接方法定位剪角，可與TDF自成法蘭機，TDF接邊機配合使用。

 c.可剪角鐵法蘭或之字法蘭使用的各種剪角。并能折出""、""′和""′并能與聯合合縫機配套使用而完成整套風管。

3. 可完成TDC剪切角并和插條法蘭折彎，如生產""′型風管。可與聯合合縫機和插條法蘭配合使用而完成完整風管。

技術參數
